MODELO

POTENCIA

MOTOR

R.P.M.

SUCCIÓN X DESCARGA

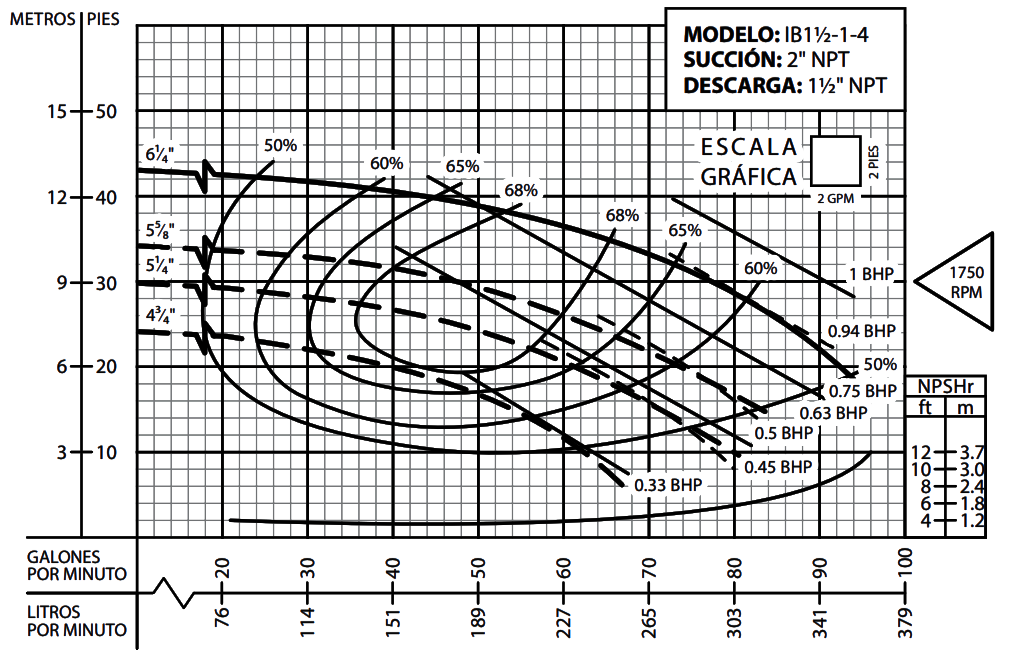

IB1½-1-4

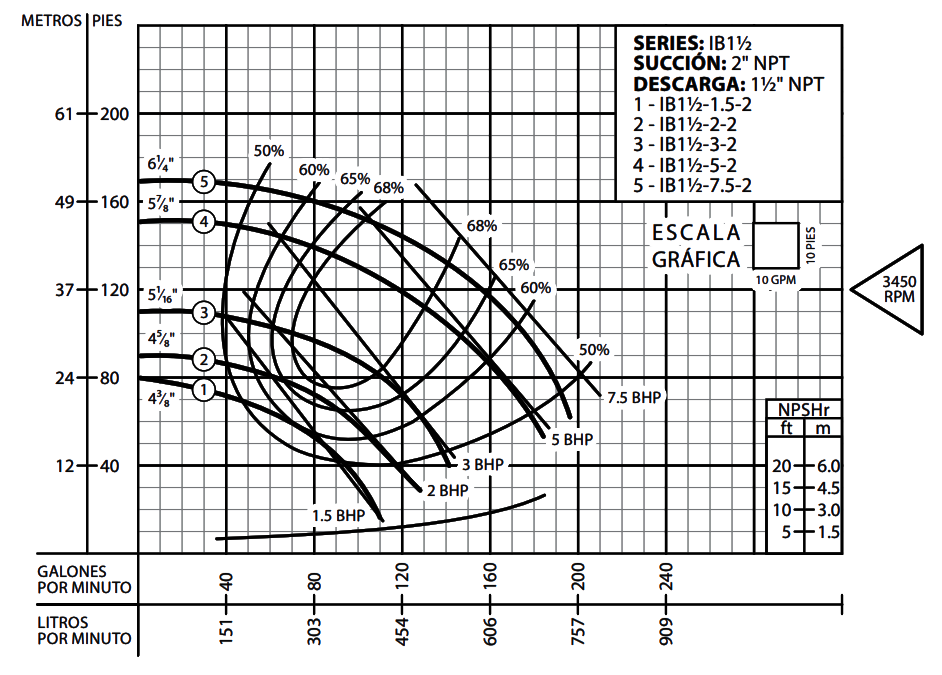

IB1½-2-2

IB1½-3-2

 IB1½-3-2-1

IB1½-5-2

IB1½-5-2-1

IB1½-7.5-2

IB1½-7.5-2-1

1 HP

2 HP

3 HP

5 HP

7½ HP

3 FASES

1 FASE

1 FASE

1 FASE

3 FASES

3 FASES

1,750

3,450

2" X 1½" (ROSCADA)



APLICACIONES:

• Sistemas hidroneumáticos.

• Transferencia de agua.

• Sistemas de enfriamiento.

• Alto caudal / mediana presión.



VOLUTA:

• Hierro gris ASTM A-48 clase 30.



TEMPERATURA DEL LÍQUIDO:

• 71 °C (160 °F) máx.



ACOPLAMIENTO:

• Hierro gris ASTM A-48 clase 30.



IMPULSOR:

• Diseño: cerrado, balanceado dinámicamente.

• Material: acero inoxidable 304.



SELLO MECÁNICO:

• Diseño: mecánico, autolubricado.

• Material: cerámica en parte estacionaria, anillo

      de carbón y sello de exclusión en parte rotatoria.

      Elastómero de Buna-N y resorte de acero

      inoxidable.



MANGUITO:

• Acero inoxidable.



EMPAQUES:

• Forma "O" de Buna-N.



MOTOR:

• Motores eléctricos NEMA totalmente cerrados con ventilación externa o abiertos a prueba de goteo, de alta calidad, diseñados y desarrollados conforme a los estándares para aplicaciones de bombeo industrial y comercial.

• 1 y 3 fases, 60 Hz.

• Potencia: 1 a 15 HP.

• 1750 y 3450 RPM.

• Armazones: 143JM a 254JM.



TORNILLERÍA:

• Acero al carbón.



PINTURA:

• Esmalte de secado al aire, a base de agua.
