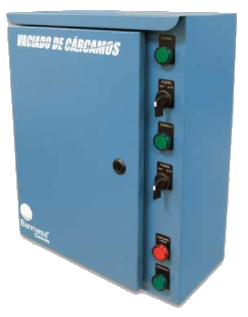

TABLERO PARA
VACIADO DE CÁRCAMO
SERIE :
(DS)
MODELO
HP
AMPERAJE
VOLTAJE
SÍMPLEX
DÚPLEX
TRÍPLEX
CUÁDRUPLEX
TAB DS-NP01-3F220
TAB DS-NP1.5-3F220
TAB DS-NP02-3F220
TAB DS-NP03-3F220
TAB DS-NP05-3F220
TAB DS-NP05-3F220A
TAB DS-NP7.5-3F220
TAB DS-NP10-3F220
TAB DS-NP15-3F220
TAB DS-NP20-3F220
TAB DS-NP25-3F220
( 1 )
( 1 )
( 1 )
( 1 )
( 1 )
( 1 )
( 1 )
( 1 )
( 1 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 3 )
( 3 )
( 3 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 3 )
( 3 )
( 3 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 3 )
( 3 )
( 4 )
( 4 )
1
½
2
3
5
5
7½
10
15
20
25
220 VCA
2.5 - 4
4 - 6.3
6.3 - 10
8 - 12
10 - 16
16 - 20
20 - 25
25 - 32
36 - 47
50 - 60
57 - 68
MODELO
HP
AMPERAJE
VOLTAJE
SÍMPLEX
DÚPLEX
TRÍPLEX
CUÁDRUPLEX
TAB DS-NP01-3F440
TAB DS-NP1.5-3F440
TAB DS-NP02-3F440
TAB DS-NP03-3F440
TAB DS-NP05-3F440
TAB DS-NP7.5-3F440
TAB DS-NP10-3F440
TAB DS-NP15-3F440
TAB DS-NP20-3F440
TAB DS-NP25-3F440
TAB DS-NP30-3F440
TAB DS-NP40-3F440
TAB DS-NP50-3F440
( 1 )
( 1 )
( 1 )
( 1 )
( 1 )
( 1 )
( 1 )
( 1 )
( 1 )
( 1 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 3 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 3 )
( 3 )
( 3 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 2 )
( 3 )
( 4 )
( 4 )
1
½
2
3
5
7½
10
15
20
25
30
440 VCA
1.6 - 2.5
1.6 - 2.5
2.5 - 4
4 - 6.3
6.3 - 10
8 - 12
10 - 16
20 - 25
25 - 32
30 - 40
36 - 47
40
50
50 - 60
57 - 68
( 2 )
( 2 )
( 3 )
( 3 )
( 3 )
( 3 )
( 4 )
( 4 )
FUNCIONAMIENTO:
Se utiliza en sistemas donde se requiere mantener vacío un depósito de aguas negras. Este tablero trabaja en conjunto con las bombas sumergibles y peras de nivel, las cuales se colocan dentro del cárcamo de manera escalonada para garantizar un buen nivel del líquido.
Cuenta además con la función de alternar y simultanear las bombas por medio del control inteligente PLC de última tecnología, con la finalidad de que tengan un desgaste uniforme y prolonguen así el tiempo de vida útil de los equipos.
PROTECCIONES:
- Sobrecarga
- Cortocircuito
- Ciclo corto
- Bajo nivel de agua
PROTECCIÓN OPCIONAL:
- Por falla de fase
- Por humedad en la bomba
CONFIABILIDAD:
Los tableros son diseñados, fabricados y probados en nuestras instalaciones bajo rigurosos estándares de calidad, lo que asegura el buen funcionamiento del equipo.
COMPONENTES:
- Gabinete metálico IP55 y acabado en pintura horneada azul.
- PLC para control de alternador/simultaneador de 1 hasta 4 bombas (con indicadores led).
- Guardamotores tripolares como seccionadores en potencias de 1-10 HP @ 220V y 1-20 HP @ 440V.
- Mini-interruptores monopolares termomagnéticos para protección del cableado de control.
- Interruptores termomagnéticos tripolares como seccionadores de 15 HP en adelante 10 kA.
- Contactores tripolares del tipo magnético (arranque a tensión plena).
- Bobina electrónica de amplio rango (100-250 VCA).
Selector de 3 posiciones para operación
Manual-Fuera-Automático (uno por bomba).
- Bloqueo automático de bomba cuando el selector se coloca en Fuera (no requiere volver a configurar).
- Indicadores piloto tipo led para bomba en operación (uno por bomba), para equipo energizado y otro para cárcamo lleno.
- Componentes de control montados en riel DIN.
- Trasformador de control en el caso de equipos a 440 VCA.
- Tablilla de conexiones tipo clema.
<
>
• El número entre paréntesis se refiere al tamaño del tablero.

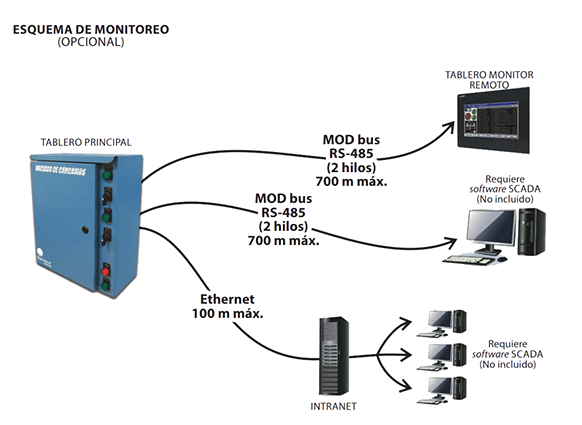

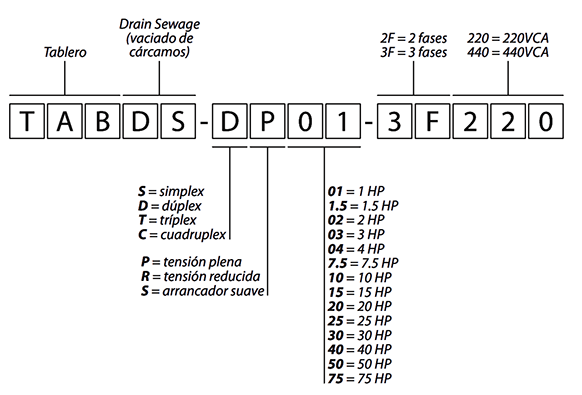

• Para hacer su pedido, solo especifique el modelo con la capacidad seleccionada reemplazando la letra N según el número de bombas requeridas:
S = 1 / D = 2 / T = 3 / C = 4 | Por ejemplo, para el caso de un tablero TAB PS- N P01-3F220 de 3 bombas sería TAB PS- T P01-3F220.
