EQUIPOS CONTRA INCENDIOS

FUNCIONAMIENTO:



Tablero de control que se utiliza para el arranque y paro de la bomba eléctrica con arranque suave de modo manual y automático (incluye rampas de aceleración/desaceleración), por medio de un presostato que se conecta en la red hidráulica para sistemas contraincendio.



Este tipo de arranque se recomienda ampliamente en potencias de 30 HP en adelante, debido a que ayuda a eliminar los golpes de ariete en la red hidráulica.



FUNCIONES INTEGRADAS:



•  Inicio de secuencia en modo automático por medio de caída de presión (presostato).
•  Operación en modo manual para la puesta en marcha, calibración y verificación de sentido de giro.
•  O p e ra c i ó n  e n  m o d o  d e  e m e r g e n c i a mediante contactor en caso de falla.
•  Retardo al arranque ajustable (0-300 s)*
•  Retardo al paro ajustable (0-300 s)*
•  Activación de válvula solenoide (0-300 s)*
•  Retardo de activación modo secundario (0-10 s)*



PROTECCIONES:



•  Por corto circuito.
•  Por ciclo corto.
•  Por falla de arrancador suave.
•  Por rotor bloqueado.



• *Ajuste de parámetros vía HMI (pantalla táctil).

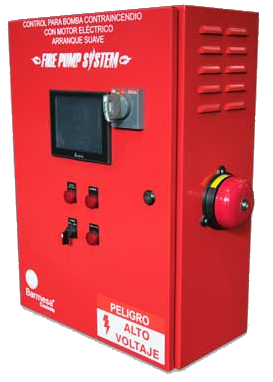

CARACTERÍSTICAS DEL TABLERO:

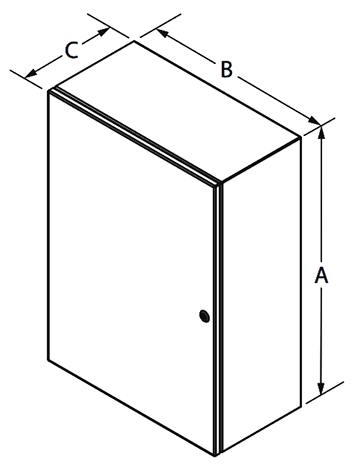

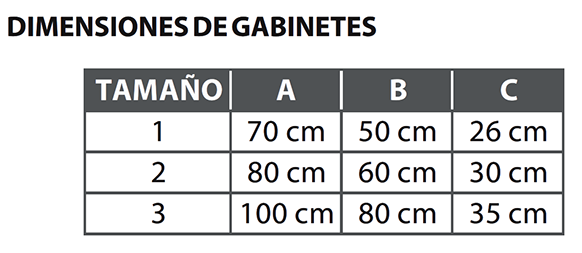

•  Gabinete metálico (tres tamaños), con protección IP55 color rojo.



•  HMI (pantalla táctil) a color para fácil programación y visualización de operaciones.



•  Arrancador suave (control en tres fases) dimensionado de acuerdo a la potencia.



•  Campana de alarma audible a 90 decibeles para indicación de arranque del equipo (con opción a silenciar de modo manual directamente en pantalla).



•  Mini interruptores para protección de líneas de control.



•  Interruptor tripolar tipo bloqueable en caja moldeada tipo magnético como seleccionador principal, especial para curva "AC3".



•  Contactor tripolar tipo magnético con bobina electrónica de amplio rango de alimentación 110/240 VCA, para aplicaciones con curva "AC3".



•  PLC (control lógico programable) para control de lógica de tablero, aprobado por la UL y CE.



•  Mini relevadores de control.



•  Clemas de plástico para montaje sobre riel DIN con capacidad de amperaje de 65 amp. para conexión de presostato y válvula solenoide.



•  Selector largo de 3 posiciones para operación Manual-Fuera-Automático.



•  Lámparas piloto tipo led color rojo de 50,000 horas de duración 230 VCA/60 Hz, para indicadores de bomba operando y equipo energizado.



•  Ventilación en ambos lados del gabinete (entrada-salida).



•  Bloque de distribución de potencia para alimentación de voltaje CA.
