EQUIPOS CONTRA INCENDIOS

FUNCIONAMIENTO:

Tablero de control que se utiliza para controlar la operación de la bomba Jockey a tensión plena (ATP) de modo manual y automático por medio de un presostato que se conecta en la red hidráulica para sistemas contraincendios.

FUNCIONES INTEGRADAS:

•  Inicio de secuencia en modo automático por medio de caída de presión (presostato).
•  Operación en modo manual para la puesta en marcha, calibración y verificación de sentido de giro.
•  Retardo al paro ajustable de 0-10 segundos mediante perilla de temporizador.

PROTECCIONES:

•  Por sobrecarga
•  Por corto circuito
•  Por ciclo corto

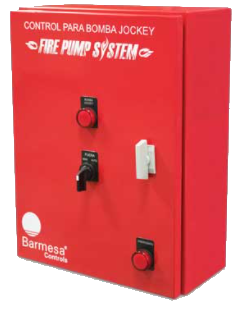

CARACTERÍSTICAS DEL TABLERO:

•  Gabinete metálico tamaño 40x30x15 cm, protección IP55 color rojo.

•  Mini interruptores para protección de líneas de control.

•  Guardamotor tripolar para protección de sobrecarga (rango ajustable) clase 10 (disparo), curva "AC3".

•  Contactor tripolar tipo magnético bobina eléctrica con amplio rango de alimentación 110/240 VCA para aplicaciones con curva "AC3".

•  Clemas de plástico montaje sobre riel DIN con capacidad de amperaje de 65 amp. para conexión de voltaje AC.

•  Selector largo de 3 posiciones para operación Manual-Fuera-Automático.

•  Lámparas piloto tipo led color rojo de 50,000 horas de duración 230 VCA/60Hz, para indicadores de bomba operando y equipo energizado.

•  Relé temporizador para retardo el paro.
