MODELO

POTENCIA

MOTOR

R.P.M.

SUCCIÓN X DESCARGA

IC1¼-1-2-1

IC1¼-1-2

IC1¼-1.5-2-1

IC1¼-1.5-2

IC1¼-2-2-1

IC1¼-2-2

IC1¼-3-2

IC1¼-3-2-1

1½ HP

2 HP

3 HP

1 FASE

1 FASE

1 FASE

3 FASES



3 FASES



3,450

1½" X 1¼"

(ROSCADA)

IC1¼-5-2

1 HP

5 HP

1 FASE

3 FASES

3 FASES



SUCCIÓN:

• 1½" (3.81cm) NPT horizontal.



DESCARGA:

• 1¼" (3.18cm) NPT vertical.



CUERPO:

• Hierro gris ASTM A-48 clase 30.



ACOPLAMIENTO:

• Hierro gris ASTM A-48 clase 30.



IMPULSOR:

• Diseño: 5 álabes, tipo cerrado, balanceado estáticamente.

• Material: hierro gris ASTM A-48 clase 30.



SELLO:

• Diseño: mecánico, lubricado en agua.

• Material: cerámica parte estacionaria, anillo de carbón y sello de exclusión parte rotatoria.

      Elastómero de Buna-N y resorte de acero

      inoxidable.



MANGUITO:

• Acero inoxidable 304.



EMPAQUE DEL CUERPO:

• Forma "o" de Buna-N.

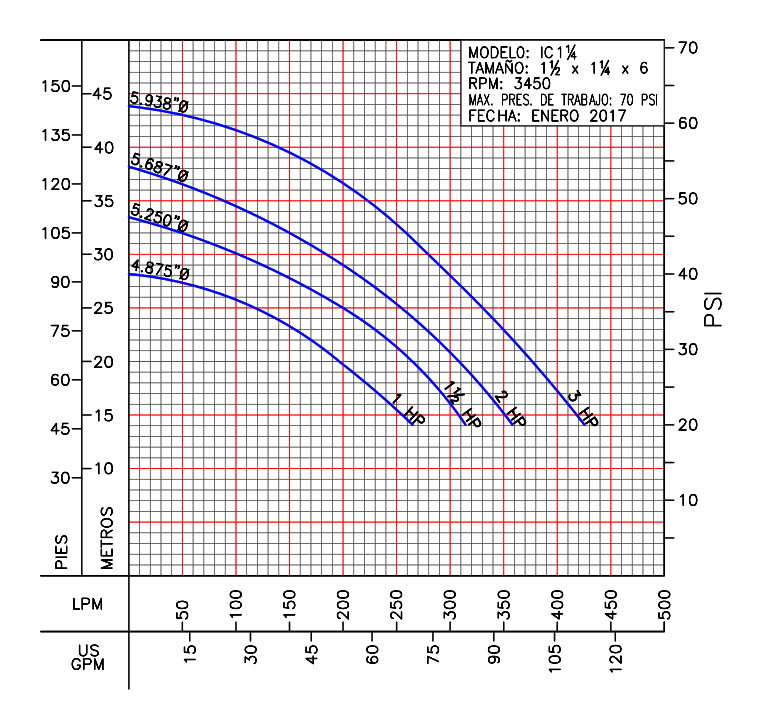

CAPACIDAD:

• 120 galones/minuto (454 litros/minuto).



CARGA DINÁMICA:

• 164 pies (50 metros).



MOTORES:

• Se ensamblan directamente a motores NEMA

      estándar de calidad reconocida, con baleros

      tipo bola en ambos extremos.

• Requiere de protección externa por sobrecarga.
